Fluidodinamica multifase

L'attività di questa area di ricerca è rivolta alla caratterizzazione di flussi multifase in condotti adiabatici, sia a sezione costante sia in presenza di singolarità nella sezione. Vengono considerati sia flussi bifase (acqua-aria, acqua-olio, olio-aria), sia flussi trifase (acqua-olio-aria), anche in presenza di tensioattivi (per la generazione di schiume) o modificatori della bagnabilità dei condotti.

A fianco degli studi con tecniche convenzionali, un tema di rilievo è lo sviluppo di nuovi strumenti e tecniche di misura.

L'area di ricerca si occupa anche di modellistica e simulazione del funzionamento di dispositivi e impianti innovativi di conversione dell'energia, diretti e inversi, in cui siano coinvolti flussi bifase liquido-aeriforme ascendenti e discendenti.

Le ricadute di queste ricerche sono di importanza per svariati settori, tra i quali è possibile evidenziare:

l'oil&gas, per il trasporto di idrocarburi convenzionali, di transizione e pesanti;
la conversione di energia, con il supporto alla progettazione e ottimizzazione di generatori di vapore e condensatori (per impianti sia convenzionali sia nucleari) e altri dispositivi basati sulla fluidodinamica bifase;
gli ambiti chimico-farmaceutico e alimentare, sempre in relazione al trasporto di miscele bifase.

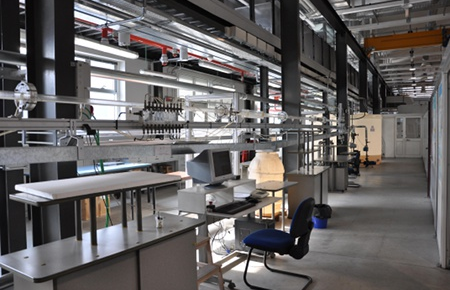

Impianti sperimentali per la fluidodinamica bifase e trifase

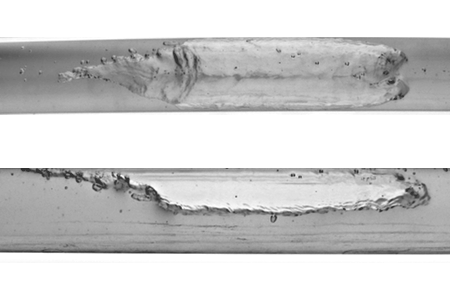

Fluidodinamica bifase acqua-aria: vista frontale e superiore di una bolla

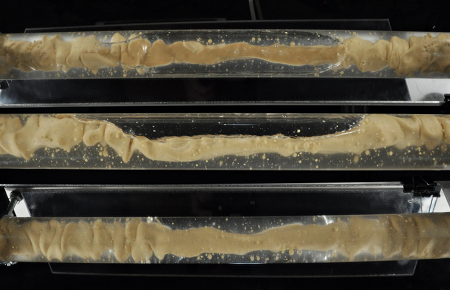

Fluidodinamica trifase acqua-olio-aria: vista frontale, superiore e inferiore del core di olio e di una bolla

Fluidodinamica bifase acqua-aria: esempi di regimi di moto

Fluidodinamica trifase acqua-olio-aria: vista frontale, superiore e inferiore del core di olio e di una bolla

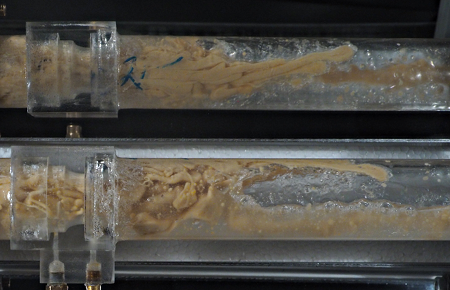

Fluidodinamica bifase acqua-olio: vista frontale e superiore di flusso attraverso un tubo di Venturi

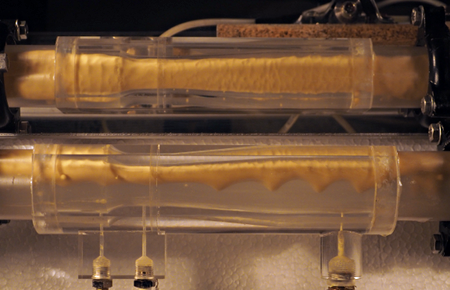

Fluidodinamica trifase acqua-olio-aria: vista frontale e superiore di flusso attraverso un boccaglio

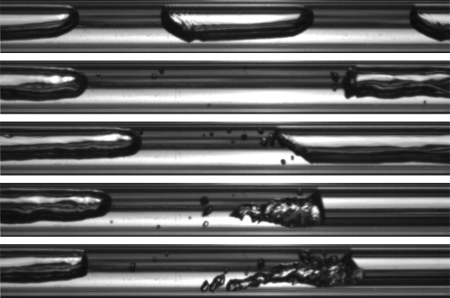

Fluidodinamica bifase acqua-aria: viste frontali di flussi in un condotto di piccolo diametro

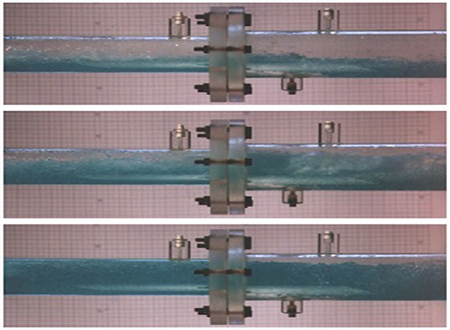

Fluidodinamica bifase acqua-aria: viste frontali di flussi attraverso una brusca espansione di sezione

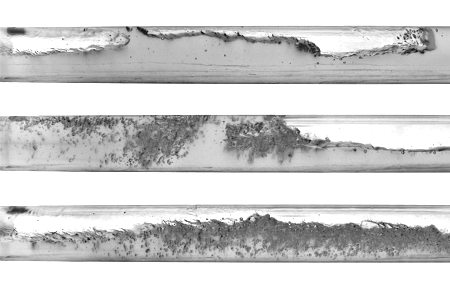

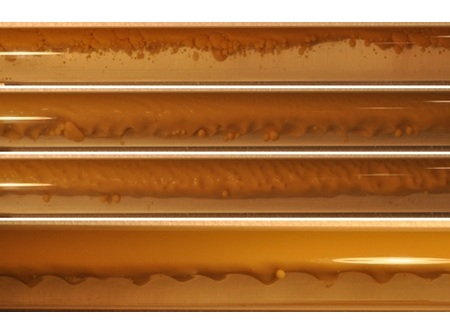

Fluidodinamica bifase acqua-olio: esempi di regimi di moto

L'analisi di questi flussi è effettuata tramite la misura delle cadute di pressione e la descrizione qualitativa e quantitativa dei regimi di moto, valutando frazione di vuoto, complessità, parametri delle strutture del flusso (ad esempio velocità e lunghezza delle strutture intermittenti), sia in termini locali sia mediati.

Vengono utilizzati:

strumenti di misura sia invasivi (valvole rapide, sonde ottiche e ad impedenza) sia esterni al condotto (strumenti capacimetrici e basati su LED, in collaborazione con l'Università di Brescia);
tecniche di imaging con riprese sia a velocità convenzionale sia ad alta velocità
modellistica tramite strumenti analitici e correlazioni empiriche;
fluidodinamica numerica (Computational Fluid Dynamics - CFD).

Gli impianti sperimentali attualmente disponibili permettono di avere diametro dei condotti da pochi millimetri a vari centimetri (rappresentativi di condizioni realistiche in ambito industriale), con una lunghezza massima investigabile intorno ai 20 m.

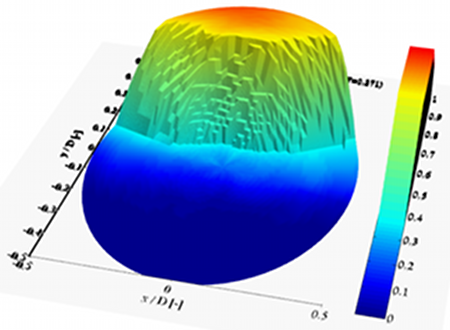

Fluidodinamica bifase acqua-aria: grafico 3D della distribuzione di frazione di vuoto locale su una sezione di condotto

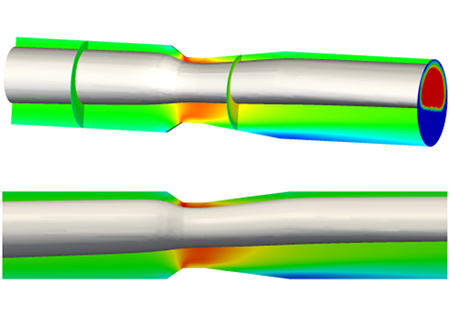

Fluidodinamica bifase acqua-olio: simulazione CFD di flusso attraverso un tubo di Venturi

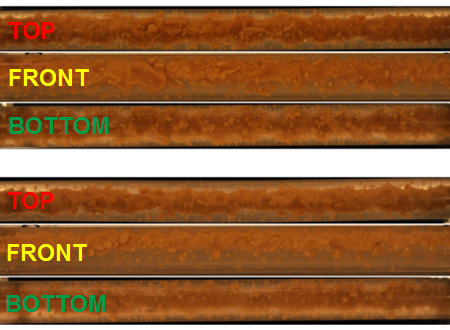

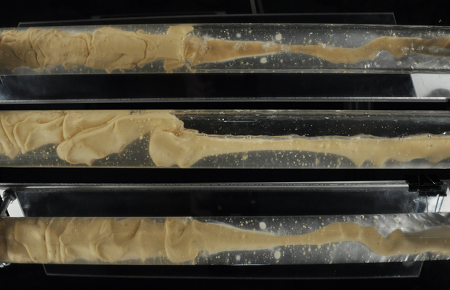

Fluidodinamica bifase acqua-olio: vista frontale, superiore e inferiore di due flussi Core Annular Flow in condotto a sezione costante

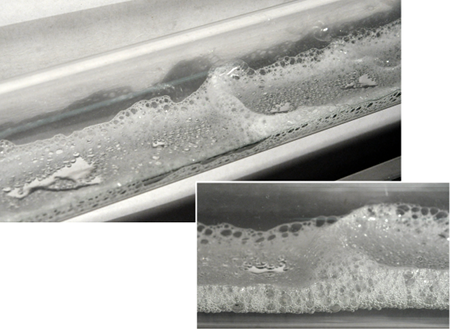

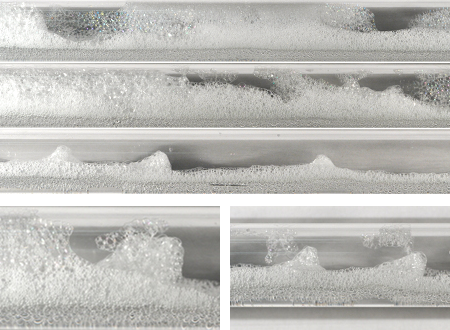

Fluidodinamica di schiume: esempi di regimi di moto e dettaglio di alcune onde

Fluidodinamica di schiume: dettaglio di due onde

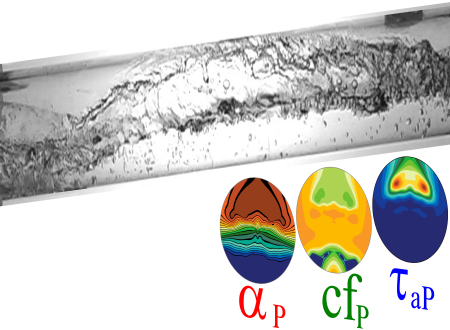

Fluidodinamica bifase acqua-aria: grafici 2D di frazione di vuoto, complessità del flusso e durata locale su una sezione di condotto

Esempi di studi svolti

caratterizzazione sperimentale di flussi adiabatici acqua-aria, acqua-olio e acqua-olio-aria in condotti orizzontali senza e con singolarità nella sezione (bruschi restringimenti e allargamenti);
sviluppo di strumenti di misura delle portate per flussi multifase basati su tubi di Venturi o boccagli; in questo ambito è stato anche concesso un brevetto (link Polimi, link Polilink);
analisi delle condizioni di esistenza e stabilità e delle prestazioni del regime di moto anulare inverso (Core Annular Flow, con olio al centro del condotto e acqua a contatto con le pareti), molto favorevole per la riduzione delle perdite di carico durante il trasporto degli idrocarburi pesanti. L'analisi è stata svolta sia per condotti a sezione costante sia in presenza di variazioni nella sezione, inclusi gli strumenti di misura di cui al punto precedente;
analisi dei regimi di moto e delle perdite di carico per flussi acqua-aria in condotti con pareti ad alta idrofobicità
analisi dei regimi di moto e delle perdite di carico per flussi di schiume acqua-aria-tensioattivi (in collaborazione con Eni SpA).

Ripresa ad alta velocità di flusso bifase acqua-olio (viste frontale e dall'alto)

Ripresa ad alta velocità di flusso bifase acqua-olio (viste frontale e dall'alto, zoom)

Ripresa ad alta velocità di flusso bifase acqua-aria in un condotto orizzontale di piccolo diametro (vista frontale)

Ripresa ad alta velocità di flusso trifase acqua-olio-aria (vista frontale)

Riferimenti bibliografici

B. Najafi, K. Ardam, A. Hanusovsky, F. Rinaldi, L.P.M. Colombo, Machine learning based models for pressure drop estimation of two-phase adiabatic air-water flow in micro-finned tubes: Determination of the most promising dimensionless feature set, Chemical Engineering Research and Design, 167, 2021, https://www.sciencedirect.com/science/article/abs/pii/S0263876221000022

I.M. Carraretto, L.P.M. Colombo, D. Fasani, M. Guilizzoni, A. Lucchini, Pressure drop and void fraction in horizontal air-water stratified flows with smooth interface at atmospheric pressure, Fluids, 5(3), 2020, https://www.mdpi.com/2311-5521/5/3/101

P. Babakhani Dehkordi, L.P.M. Colombo, E. Mohammadian, A. Shahrabadi, A. Azdarpour, A mechanistic model to predict pressure drop and holdup pertinent to horizontal gas-liquid-liquid intermittent flow, Chemical Engineering Research and Design, 149, 2019, https://www.sciencedirect.com/science/article/pii/S0263876219303557

P. Babakhani Dehkordi, L.P.M. Colombo, E. Mohammadian, A. Shahrabadi, A. Azdarpour, The influence of abruptly variable cross-section on oil core eccentricity and flow characteristics during viscous oil-water horizontal flow, Experimental Thermal and Fluid Science, 105, 2019, https://www.sciencedirect.com/science/article/pii/S0894177718318661

P. Babakhani Dehkordi, L.P.M. Colombo, E. Mohammadian, D. Arnone, A. Azdarpour, G.Sotgia, Study of viscous oil-water-gas slug flow in a horizontal pipe, Journal of Petroleum Science and Engineering, 178, 2019, https://www.sciencedirect.com/science/article/pii/S0920410519302396

M. Guilizzoni, G. Sotgia, B. Baccini, P. Babakhani Dehkordi, L.P.M. Colombo, Characterization of plug and slug multiphase flows by means of image analysis, Journal of Physics: Conference Series, 1249(1), 2019, https://iopscience.iop.org/article/10.1088/1742-6596/1249/1/012002

M. Guilizzoni, G. Salvi, G. Sotgia, L.P.M. Colombo, Numerical simulation of oil-water two-phase flow in a horizontal duct with a Venturi flow meter, Journal of Physics: Conference Series, 1224(1), 2019, https://iopscience.iop.org/article/10.1088/1742-6596/1224/1/012008

L.P.M. Colombo, I.M. Carraretto, A.G. Di Lullo, C. Passucci, A. Allegrucci, Experimental study of aqueous foam generation and transport in a horizontal pipe for deliquification purposes, Experimental Thermal and Fluid Science, 98, 2018, https://www.sciencedirect.com/science/article/pii/S0894177718302413

M. Guilizzoni, B. Baccini, G.M. Sotgia, L.P.M. Colombo, Image-based analysis of intermittent three-phase flow, International Journal of Multiphase Flow, 107, 2018, https://www.sciencedirect.com/science/article/pii/S030193221830171X

P. Babakhani Dehkordi, L.P.M. Colombo, M. Guilizzoni, G.M. Sotgia, CFD simulation with experimental validation of oil-water core-annular flows through Venturi and Nozzle flow meters, Journal of Petroleum Science and Engineering, 149, 2017, https://www.sciencedirect.com/science/article/pii/S0920410516308749

L.P.M. Colombo, M. Guilizzoni, G.M. Sotgia, P. Babakhani Dehkordi, A. Lucchini, Water holdup estimation from pressure drop measurements in oil-water two-phase flows by means of the two-fluid model, Journal of Physics: Conference Series, 923(1), 2017, http://iopscience.iop.org/article/10.1088/1742-6596/923/1/012012

P. Babakhani Dehkordi, L.P.M. Colombo, M. Guilizzoni, G.M. Sotgia, F. Cozzi, Quantitative visualization of oil-water mixture behind sudden expansion by high speed camera, Journal of Physics: Conference Series, 882(1), 2017, http://iopscience.iop.org/article/10.1088/1742-6596/882/1/012009

L.P.M. Colombo, M. Guilizzoni, G.M. Sotgia, D. Marzorati, Influence of sudden contractions on in situ volume fractions for oil-water flows in horizontal pipes, International Journal of Heat and Fluid Flow, 53, 2015, http://www.sciencedirect.com/science/article/pii/S0142727X15000223

B. Najafi, P. Obando Vega, M. Guilizzoni, F. Rinaldi, S. Arosio, Fluid selection and parametric analysis on condensation temperature and plant height for a thermogravimetric heat pump, Applied Thermal Engineering, 78, 2015. http://www.sciencedirect.com/science/article/pii/S1359431114011806

L.P.M. Colombo, M. Guilizzoni, G.M. Sotgia, A detailed characterization of viscous oil-water flows downward sudden contractions in horizontal pipes Journal of Physics: Conference Series, 547(1), 2014, , http://iopscience.iop.org/article/10.1088/1742-6596/547/1/012025

L.P.M. Colombo, M. Guilizzoni, G.M. Sotgia, S. Bortolotti, L. Pavan, Measurement of the oil holdup for a two-phase oil-water flow through a sudden contraction in a horizontal pipe, Journal of Physics: Conference Series, 501(1), 2014, http://iopscience.iop.org/article/10.1088/1742-6596/501/1/012015/

L.P.M. Colombo, M. Guilizzoni, G.M. Sotgia, Characterization of the critical transition from annular to wavy-stratified flow for oil-water mixtures in horizontal pipes, Experiments in Fluids, 53(5), 2013, http://link.springer.com/article/10.1007%2Fs00348-012-1378-1

M. Guilizzoni, Flow pattern identification in gas-liquid flows by means of phase density imaging, International Journal of Multiphase Flow, 51, 2013. http://www.sciencedirect.com/science/article/pii/S0301932212001656

S. Arosio, M. Guilizzoni, L. Pozzi, A multi-tip probe for the measurement of the phase velocities in gas-liquid flows, Chemical Engineering Transactions, 32, 2013. http://www.aidic.it/cet/13/32/257.pdf

P. Poesio, G. Sotgia, D. Strazza, Experimental investigation of three-phase oil-water-air flow through a pipeline, Multiphase Science and Technology, 21, 2009. http://www.begellhouse.com/journals/5af8c23d50e0a883,3003408060e425f0,583aa1c62628c2fb.html

P. Poesio, D. Strazza, G. Sotgia, Very-viscous-oil/water/air flow through horizontal pipes: Pressure drop measurement and prediction, Chemical Engineering Science, 64(6), 2009. http://www.sciencedirect.com/science/article/pii/S0009250908005551

G. Sotgia, P. Tartarini, E. Stalio, Experimental analysis of flow regimes and pressure drop reduction in oil–water mixtures, International Journal of Multiphase Flow, 34(12), 2008. http://www.sciencedirect.com/science/article/pii/S0301932208000888

S. Arosio, M. Guilizzoni, Local Structure of Two-phase Flows in Horizontal Ducts: Effects of Uniform and Suddenly Varying Duct Section, Journal of Visualization, 11(2), 2008. http://www.springerlink.com/content/x7j6n8q7348x80h3

S. Arosio, M. Guilizzoni, Structure Visualization for a Gas-Liquid Flow: Quantitative Flow Structure Fields, Journal of Visualization, 9(3), 2006. http://www.springerlink.com/content/7m283t1x2314m58m
